Дом-купол

Купольная форма уравновешивает внешнюю нагрузку во всех направлениях.

Кроме того, нагрузка, воспринимаемая куполом, создает в нем нормальные мембранные напряжения с влиянием изгиба на относительно небольших участках поверхности.

В современной практике чаще всего применяются купола, срединная поверхность которых описывается уравнением шара, эллипсоида вращения или кругового конуса (конические купола проще в изготовлении, но менее экономичны, чем сферические).

В куполах вращения, нагруженных распределенными нагрузками, по меридиональным направлениям возникают только сжимающие напряжения. По направлению параллелей в верхних участках возникают кольцевые сжимающие, а в нижних — кольцевые растягивающие напряжения, которые деформируют купол и вызывают напряжения изгиба. Параллельно с куполами, имеющими гладкую поверхность, интенсивно развиваются различные виды куполов с каркасно-ребристой структурой поверхности, позволяющие собирать оболочки значительных размеров из небольших стандартных элементов.

ЖИЛОЙ ПЕНОПЛАСТОВЫЙ КУПОЛ

купольная оболочка При грамотном конструировании и изготовлении купольные оболочки могут достигать значительных размеров. Например, архитектор М. Курокава изготовил пенопластовый купольный жилой дом со свободной планировкой диаметром 12 м.

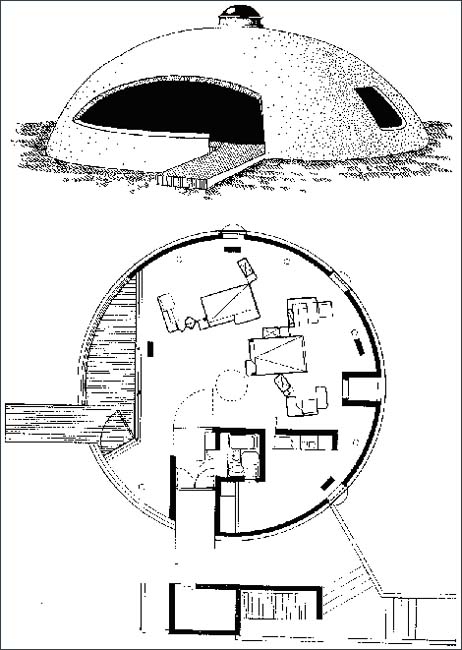

Рис. 1. Жилой пенопластовый купол, арх. М. Курокава. Общий вид, план.

Специфичность материала подчеркнута свободной вырезкой проемов в оболочке — для веранды и дверей.



БИОДОМ ДЁРНАХА

В поисках новых архитектурных форм по проекту западногерманского архитектора Р. Дёрнаха был построен Биодом. Основная идея сооружения — дать образ жилища, по композиции и методам возведения отвечающий естественным, природным закономерностям.

Нарочитая брутальность общей формы, отсутствие строгой геометрической закономерности в ее построении, грубая кладка из необработанных брусков пенопласта контрастной противостоят современная архитектура жилого домаиндустриальным методам современной архитектуры.

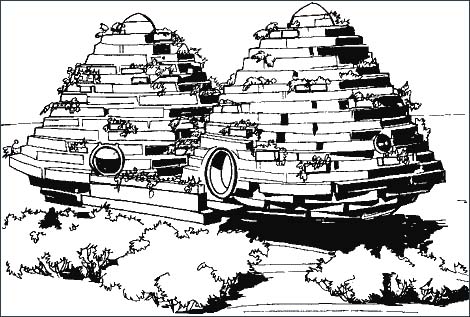

Рис. 2. Биодом, ФРГ, арх. Р. Дёрнах. Общий вид.

Источник:www.mensh.ru
