Конструкция и вентиляция подполья

С приходом на рынок строительных технологий современных материалов и жесткие требования энергосбережения изменили строительство множества элементов конструкций. Не осталось в стороне и конструкция подполья.

В начале рассмотрим, как обустраивались подполья традиционными способами, да бы понять суть проблем и методы их решений нашими предками в совершенно недалеком прошлом.

Если спросить любого строителя, не столкнувшегося еще с современными строительными технологиями: «нужна ли вентиляция подполья?», ответ будет очевидным и объяснения вполне вразумительными. Вот они.

Хорошая вентиляция подполья необходима для того, чтобы в комнатах первых этажей полы не отсыревали, а деревянные балки и перекрытия не загнивали. Эффективную вентиляцию подполья легче всего устраивать при столбчатом фундаменте и легком цоколе.

 вентиляция подполья



Рис. 1. Конструкция холодного подполья:

а - холодное проветриваемое подполье с утепленным цокольным перекрытием;

б - вариант конструкции теплого пола с холодным подпольем

1 - утрамбованный песок; 2 - бетонная подготовка; 3 - гидроизоляция из рулонного материала; 4 - кирпичный столбик; 5 - деревянная антисептированная прокладка; 6 - обшивка из антисептированных досок; 7 - дощатый настил; 8 - теплоизоляция; 9 - воздушная прослойка; 10 - пол; 11 - несущая балка; 12 - грунт; 13 - пароизоляция; 14 - отмостка; 15 - цоколь; 16 - продух; 17 - стена; 18 – щебень.

При ленточном фундаменте и каменном цоколе в последнем предусматривают специальные продухи, выполненные под слоем горизонтальной гидроизоляции цоколя.

Кроме того, грунт основания под домом следует покрыть слоем песка толщиной 15…20 см (при сухих грунтах). Помимо этого для уменьшения воздействия почвенной влаги, особенно при оттаивании грунта, его можно прикрыть слоем рубероида или полиэтилена и пригрузить щебнем.

Рис. 2. Цокольное перекрытие при кирпичном цоколе и деревянных наружных стенах из досок:

1 - металлическая пластина с отверстиями для вентиляции подполья; 2 - наружная стена; 3 - штукатурка; 4 - плинтус; 5 - дощатый пол; 6 - лага; 7 - рулонная гидроизоляция; 8 - кирпичный столбик из двух кирпичей, уложенных на цементно-песчаном растворе; 9 - антисептированная деревянная прокладка; 10 - подполье; 11 - цоколь; 12 - нижняя обвязка; 13 - наружная обшивка шпунтованными досками.

При цокольном перекрытии по лагам, опирающимся на столбики на грунте, можно устроить теплое подполье. Его высота должна быть 15…25 см. При меньшей высоте ухудшается его вентиляция, при большей возрастают теплопотери.

Цоколь утепляют по периметру внутренней стороны. Такую конструкцию подполья нельзя выполнить в неотапливаемых в зимнее время домах, т.к. зимой грунт будет промерзать и деформироваться вместе с полом. В средней полосе России подполье должно проветриваться круглосуточно.

Вариант теплого цокольного перекрытия по деревянным балкам приведен на рис. 4.

 цокольное перекрытие

Рис. 3. Конструкция перекрытий над теплым подпольем:

а - разрез цокольного перекрытия с полом по грунту на лагах;б - вариант конструкции перекрытия при разрезе поперек лаг;в - вариант конструкции перекрытия при разрезе вдоль лаг;1 - отмостка; 2 - цоколь; 3 - рулонная гидроизоляция; 4 - наружная стена; 5 - лага; 6 - антисептированная деревянная прокладка; 7 - рубероид; 8 - кирпичный столбик из двух кирпичей, уложенных на цементно-песчаный раствор; 9 - дощатый пол; 10 - щебень, пролитый известковым или цементным молоком; 11 - утеплитель; 12 - грунт; 13 - воздушная прослойка.

В качестве утеплителя использован термолит. Можно утеплить пол первого этажа армопенобетонными плитами, позволяющими уменьшить трудоемкость возведения перекрытия. обустройство подполья

Рис. 4. Конструкция утепленного цокольного перекрытия с проветриваемым подпольем:

1 - забирка; 2 - железобетонный стул; 3 - сливная доска; 4 - рубероид; 5 - балка; 6 - двухслойный щит с прокладкой из битумокартона; 7 - термолит; 8 - двухслойный щит канала; 9 - воздушная прослойка; 10 - армотермобетонная плита.

Мы рассмотрели различные конструкции устройства пола первого этажа и в целом подполья. Все элементы конструкции призваны сушить как конструктивную часть (лаги, доски), так теплоизоляционный слой, который неизбежно набирает влагу, вследствие смены направления ее движения (зима, лето), что собственно и заставляет обустраивать продухи в цокольной части дома. На рынке уже давно присутствуют теплоизоляционные материалы, не боящиеся влаги и не пропускающие ее, а следовательно, вполне можно упростить конструкцию устройства подполья. Сейчас мы рассмотрим самый эффективный, универсальный и  современный способ теплоизоляции пола, как деревянного (по лагам), так и железобетонного.

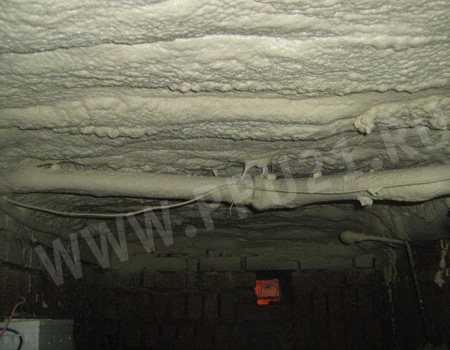

теплоизоляция подполаВ качестве утеплителя используется напыляемый пенополиуретан Пеноглас. ППУ напыляется снизу вверх на пол первого этажа, т.е. со стороны подпола. Напыляемый ППУ — закрытоячеистый теплоизоляционный материал, обеспечивающий бесшовную тепло и влаго защиту.

Напыляемый ППУ — самокрепящийся теплоизолятор. Более того, ППУ обладает множеством других уникальных свойств, по которым ему нет равных, например, таких как: экологичность, долговечность,    химическая и биологическая стойкость, низкая паропроницаемость, влагонепроницаемость, широкий диапазон рабочих температур (от минус 60 до +150 С) и отсутствие интереса к нему со стороны грызунов. В случае утепления подпола напылением ППУ необходимость в вентиляции подпольного пространства отпадает.

Действительно, напыленный пенополиуретан надежно защищает конструкцию подпола от попадания в нее влаги, при этом, в отличии от любых других способов утепления пола первого этажа, лаги пола находятся полностью в температурно-влажностном (+20-+25С) режиме помещения (дома). В приведенных ранее примерах, нижняя часть лаги контактирует с помещение подпола, а, следовательно, принимает температуру подполья, т. е. около +5С, поскольку при всей сложности конструкции не защищена теплоизоляционным слоем. При такой температуре в нижних слоях лаги образуется повышенная влажность, что существенно сокращает срок ее службы.

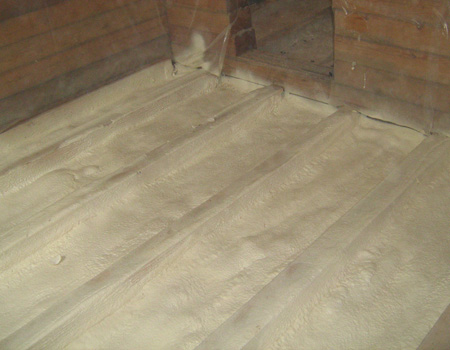

теплоизоляция полаИтак, мы видим при всей сложности устройства подпола  по старинке, с обеспечением нужной вентиляции, конструкция деревянного пола по лагам остаются весьма недолговечной.

Современная технология утепления пола первого этажа напылением пенополиуретана Пеноглас обеспечивает лучшую теплозащиту и должную долговечность деревянному полу, при этом не требует соблюдения всех тонкостей и сложностей в обеспечении вентиляции. Вентилировать подполье утепленное напылением ППУ нет необходимости.
