Конструкции каркасных стен

Наружная каркасная стена состоит из трех основных частей

  • внутренняя облицовка с пароизоляцией;
  • несущая часть с теплоизоляцией;
  • наружная облицовка.
 Толщина несущей части может быть меньше, чем самой теплоизоляции, если используется каркас или каркасная плита. Каркасная плита может служить также в качестве теплоизоляции. Различные части конструкции стены выполняют разные функции:
  • пароизоляция препятствует прониканию в конструкции стены влаги внутреннего
  • воздуха и конденсации водяных паров;
  • несущая часть воспринимает и передает нагрузки на фундамент, обеспечивает сохранение теплоты в доме;
  • наружная облицовка защищает от проникания внутрь конструкции влаги извне.

фибролитовые плиты

 Рис. 1. Детали конструкций каркасного дома с утеплением стен фибролитовыми плитами:

a - в плане;б - в разрезе;1, 2 - стойки внутренней стены; 3 - оконный проем; 4 - рядовые стойки; 5 - угловые стойки каркаса; 6 - заполнение; 7 - цоколь; 8 - гидроизоляция; 9 - верхний брус оконной коробки; 10 - перекрытие; 11 - верхняя обвязка; 12 - брусок; 13 - пол; 14 - засыпка подполья.

Каркас состоит из нижней обвязки, на нее устанавливают несущие и угловые стойки и насадки, опирающиеся на стойки. Толщина конструкций заполнения определяет ширину частей каркаса. Стойки устанавливают в соответствии с размером заполнителя.

Типы конструкций каркасных стен:

  • каркасные стены, выполняемые на месте;
  • двойной каркас;
  • модульные стеновые панели;
  • наружная стена из мелкоразмерных панелей.

 Каркасные стены, выполняемые на месте

Если толщина изоляции больше, чем толщина деревянного каркаса, то используется либо дополнительный каркас, в том числе плита, установленная под наружной облицовкой, либо плита с наружной стороны каркаса, состоящая из минеральной ваты и имеющая покрытие, защищающее от продувания. Все конструкционные слои скрепляются с помощью пластмассовых гильз, которые препятствуют сжатию изоляционной плиты. Расстояния между стойками каркаса не более 600 мм.

 климатические воздействия на стены

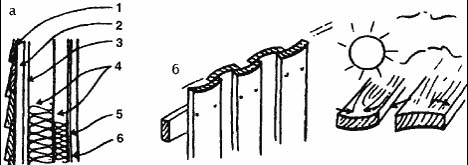

Рис. 2. Внешняя облицовка стен подвергается наибольшим климатическим воздействиям:

а - конструкция наружной стены;б - конструкция обшивки;1 - наружная облицовка; 2 - деревянная рейка для крепления; 3 - пленка для защиты от промерзания; 4 - минеральная вата; 5 - пароизоляционный слой; 6 - внутренняя обшивка.

Двойной каркас

Если толщина изоляции больше 200 мм, то применяют двойной каркас, части которого соединяются или металлическим креплением, или с помощью твердой волокнистой плиты

Модульные стеновые панели

виды наружных стен дома

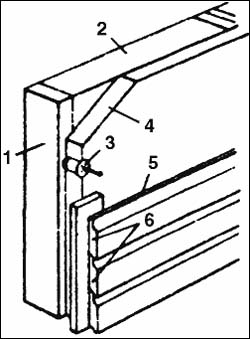

Рис. 3. Типы панелей наружных стен, изготовляемые на месте:

1 - брус каркаса сечением 125х50 (50х50) мм; 2 - минеральная вата (заполнение каркаса); 3 - крепежный элемент; 4 - наружный слой утеплителя; 5 - воздушное проветриваемое пространство; 6 - наружная дощатая обшивка. В качестве теплоизоляции могут использоваться листы или плиты из пенополиуретана. Отверстия в такой стене выпиливают на рабочей площадке. Облицовку наружных и внутренних поверхностей стен выполняют как и в обычных случаях. Деревянный крепежный брус, устанавливаемый поверху, необходимо рассчитать таким образом, чтобы несущие балки перекрытия не располагались над монтажными отверстиями

Наружная стена из мелкоразмерных панелей



использование мелких панелей

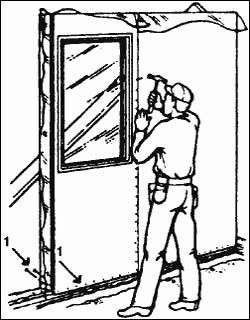

Рис. 4. Монтаж наружной стены из мелкоразмерных панелей:

1 - гвоздевое соединение. Конструкция мелкоразмерных панелей такая же, как и в традиционных наружных стенах.

Пароизоляцию прокладывают единым слоем, соединяя ее в местах швов силиконовой массой.

Крепление отдельных элементов к нижнему брусу производится по швам и по внутренней поверхности собираемой стены.

стена с каркасом из дерева

Рис. 5. Наружная стена с деревянным каркасом:

1 - оконный проем; 2 - теплоизоляционная плита (заполнение каркаса); 3 - каркас; 4 - внутренний теплоизоляционный слой.1 - лист фанеры в месте соединения; 2 - пароизоляционная лента - проклейка монтажных швов; 3 - уплотняющая монтажная прокладка из пористого материала; 4 - монтажный шов; 5 - крепление наружной плиты обшивки панели; 6 - осевая (разметочная) линия; 7 - силиконовая мастика.

Соединение стены и фундамента

Обычно такое же, как и обычно в стене, состоящей из мелкоразмерных панелей.Способ соединения швов между панелями стен.

элементы панелей

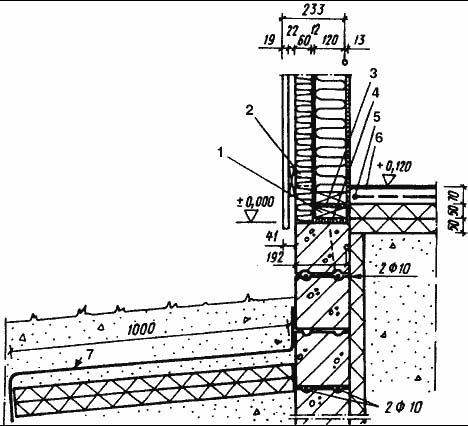

Рис. 7. Установка элементов панелей наружных стен:

1 - несущий каркаса из антисептированных деревянных брусьев сечением 45х120 мм, обеспечивающий крепление каркаса панелей наружных стен к фундаменту; 2 - прокладки; 3 - монтажный шов; 4 - уплотнительная прокладка; 5 - армирующая сетка из стали диаметром 4 мм с ячейками размером 150х150 мм; 6 - уровень чистого пола (верх покрытия пола); 7 - полиэтиленовая пленка (гидроизоляционный слой).

Соединения конструкций стен вверху

Горизонтальная балка, соединяющая панели по верхней части здания, рассчитывается отдельно с учетом каждого проема в несущих панелях стен. При строительстве каркасных домов из конструкций, собираемых на месте, балку рассчитывают по самому большому отверстию.

угловые панели стены

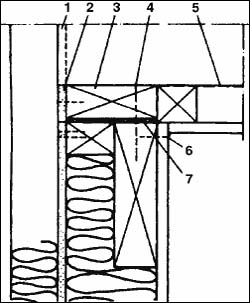

Рис. 8. Соединение угловых панелей стены. Такое же решение принимается в обычном каркасе, собираемом на строительной площадке:

1 - древесно-волокнистая плита; 2 - вкладыш из древесно-волокнистой плиты, устанавливаемый на рабочей площадке; 3 - верхний несущий деревянный брус сечением 45х120 мм; 4 - гвоздевое соединение; 5 - пароизоляционная пленка; 6 - гвоздевое крепление внутренней обшивки панели гвоздями 40х2,5 мм; 7 - монтажный шов.

облицовка наружных стен панелями
Рис. 9. Узел углового соединения наружных панелей при выполнении внутренних углов:

1 - стальной монтажный элемент; 2 - силиконовая мастика; 3 - осевая (разметочная) линия; 4 - гвоздевое крепление; 5 - подрезка внутренней обшивки плиты на рабочей площадке.
