Глубина заложения и размеры фундаментов

Количество перекрытий (этажей)

Минимальная ширина ленточного фундамента, ммМинимальная площадь подошвы фундамента под колонны при шаге 3 м, м2
под наружные стеныпод внутренние стены
12502000,4
23503500,75
34505001,0



ПРИМЕЧАНИЯ

1. Минимальная ширина ленточного фундамента под наружные стены дома, облицованные каменной кладкой по деревянному каркасу, должна приниматься верхней таблице + 65 мм для облицованной стены первого этажа и по 65мм для каждого следующего этажа дома.

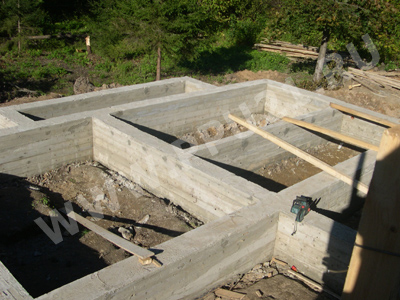

устройство ленточного фундамента2. Площадь подошвы фундаментов под колонны, расположенные с шагом, отличающимся от приведенного в таблице, должна приниматься пропорционально уменьшению или увеличению шага колонн.

3. В случае описания фундамента на дренирующие фунты при расположении уровня подземных вод под подошвой фундамента в пределах глубины, меньшей ширины фундамента, табличные значения следует увеличивать в два раза.

Допускается устройство малозаглубленных фундаментов в соответствии с требованиями СНиП 2.02.01

  • При следующих условиях минимальные размеры фундаментов на естественном основании допускается принимать по таблице 5.1: пролет балок перекрытия, опирающихся на фундаменты, не превышает 4,9м; расчетные равномерно распределенные нагрузки на перекрытия не превышают 2,4 кПа; расчетное сопротивление грунтов не менее 75 кПа.
  • При необходимости устройства ступенчатых фундаментов на склонах длина горизонтальных участков ступенчатого фундамента должна быть не менее, а разность отметок соседних участков не более 600мм.
  • Для одноэтажных каркасных домов могут устраиваться столбчатые фундаменты. Без специального расчета они должны быть расположены по периметру каркаса с шагом не более 3,5м. Отношение высоты столбчатого фундамента к меньшему размеру подошвы фундамента должно быть не более трех.
  • В случае опасности смещения грунтовых масс при их обводнении в проекте необходимо предусматривать конструктивные мероприятия, уменьшающие влияние смещения грунта на конструкции дома.

СТЕНЫ ПОДВАЛОВ И ТЕХНИЧЕСКИХ ПОДПОЛИЙ

Наружные стены подвалов и технических подполий  должны быть рассчитаны на горизонтальное давление грунта с внешней стороны стены.

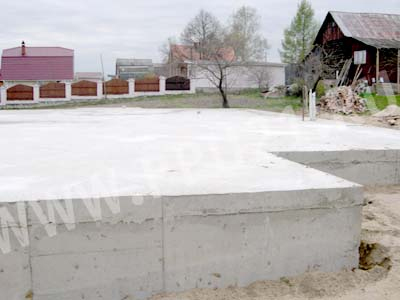

  • При расчете стен подвалов на горизонтальное давление грунта стена считается имеющей боковое опирание, если балки перекрытия опираются на верх стены.закладка фундаментов
  • Если в стене подвала имеется проем длиной более 1,2 м или несколько проемов, общая длина которых превышает 25 % длины стены, а армирование по контуру проемов не предусмотрено, то находящаяся под проемом часть стены подвала считается не имеющей бокового опирания. При условии, что ширина простенков меньше ширины проемов, общая длина таких проемов и простенков должна считаться как длина одного проема.
  • Стены подвалов устраивают из монолитного бетона, сборных бетонных блоков или каменной  кладки, кирпичной кладки.Сборные бетонные блоки должны быть изготовлены из бетона класса не ниже В 12,5 и соответствовать требованиям ГОСТ 6133 или ГОСТ 13579.
  • При условиях по 5.3.3 минимальные значения толщины стен подвалов, воспринимающих горизонтальное давление грунта, в зависимости от высоты подвала и материала стен допускается принимать по таблице 5.2.



Материал стены подвала или цоколя
 Минимальная толщина стены, мм Максимальная высота грунта над отметкой пола по грунту подвального помещения или покрытия грунта в подполье, м
 Стена без бокового опирания Стена с боковым описанием
 Монолитный бетон прочностью не менее В 12,51500,801,50
2001,202,15
2501,402,30
3001,502,30
 Монолитный бетон прочностью не менее В 151500,801,80
2001,202,30
2501,402,30
3001,502,30
 Каменные и бетонные блоки1400,600,80
1900,901,20
2401,201,80
2901,402,20
  • В местах устройства площадок опирания для балок перекрытия толщина стены подвала на верхнем участке может быть уменьшена до 90 мм. При этом высота участка стены с уменьшенной толщиной должна быть не более 350 мм.
  • При облицовки наружных стен дома кирпичной кладкой разрешаеться продолжать эту облицовку на надземную часть стены подвала. При этом толщина надземной части этих стен на облицованных участках может быть уменьшена до 90мм.Облицовочная кирпичная кладка должна крепиться к стене подвала металлическими стяжками, располагаемыми с шагом меньше  200 мм по вертикали и меньше 900 мм по горизонтали. Зазор между стеной подвала и облицовкой должен быть заполнен строительным раствором.
  • Отметка верха наружных стен подвалов должна быть не менее чем на 150мм выше планировочной отметки земли.Если наружные стены первого этажа имеют деревянную обшивку или штукатурку по деревянной обрешетке, расстояние от низа обшивки  до уровня планировки должно составлять не менее 250мм.
  • В наружных стенах подвалов из монолитного бетона или каменной кладки длиной более 25 м следует предусматривать деформационные швы, располагаемые на расстоянии не более 15м друг от друга, а также в местах перепада высоты дома.
  • Конструкция деформационных швов должна препятствовать проникновению влаги внутрь подвальных помещений.
